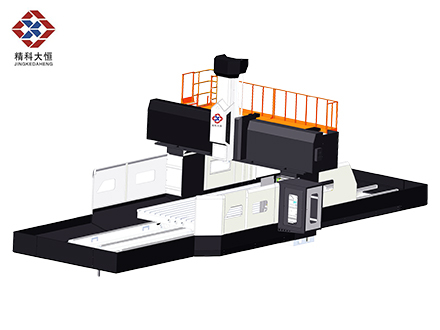

DHD2337系列數控龍門加工中心
- 大恒量產大型數控龍門銑床門寬3.7米機床結構特點:固定式床身、工作臺移動;主軸箱隨溜板上下移動:亦可沿橫梁左右移動實現三軸聯動;配置22KW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的加工效率。
- 咨詢熱線：13013228690
產品詳情
產品描述
大恒量產中型數控龍門加工中心門寬3.7米機床結構特點:固定式床身、工作臺移動;主軸箱隨溜板上下移動:亦可沿橫梁左右移動實現三軸聯動;配置22KW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的加工效率。
技術參數
| 大型數控龍門加工中心DHD2337系列型技術參數 | |||
| 大恒龍門加工中心型號 | DHCA2337×50 | DHCA2337×60 | DHCA2337×80 |
| 工作臺面尺寸(寬x長) (mm) | 3000×5000 | 3000×6000 | 3000×8000 |
| 工作臺移動方向行程(X軸mm) | 5200 | 6200 | 8600 |
| 主軸滑座移動方向行程(Y軸mm) | 4200 | 4200 | 4200 |
| 主軸上下移動方向行程(Z軸mm) | 1250 | 1250 （選配1500） | 1250 （選配1500） |
| 龍門寬度 | 3700 | 3700 | 3700 |
| 主軸端面至工作臺面距離 | 360-1600 | 360-1600 選配 （300-1800） | 360-1600 選配 （300-1800） |
| 工作臺T型槽(數目-尺寸X間距) | 15-22×200 | 15-22×200 | 15-22×200 |
| 主軸規格(型號/安裝直徑)標準皮帶式，選配直聯式 | BT50/φ190 | BT50/φ190 | BT50/φ190 |
| 主軸轉速 | 6000rpm | 6000rpm | 6000rpm |
| X軸滾珠絲杠規格 | 8020 | 8020 | 10020 |
| Y軸滾珠絲杠規格 | 8020 | 8020 | 8020 |
| Z軸滾珠絲杠規格 | 6320 | 6320 | 6320 |
| X軸導軌規格 | 4-55規格重載滾柱線軌 | 4-55規格重載滾柱線軌 | 4-55規格重載滾柱線軌 |
| Y軸導軌規格 | 2-55規格重載滾柱線軌 | 2-55規格重載滾柱線軌 | 2-55規格重載滾柱線軌 |
| Z軸導軌規格 | T型滑軌 | T型滑軌 | T型滑軌 |
| X.Y.Z電機連接方式 | X、Y軸行星減速器，Z軸行星減速器 | ||
| 選用主電機參數（功率KW） | 22（選配30） | 22（選配30） | 22（選配30） |
| 推薦選用X.Y.Z軸電機參數（扭矩） | X:38、Y:30、Z:22 | X:38、Y:30、Z:22 | X:53、Y:30、Z:22 |
| 工作臺承重 | 20噸 | 25噸 | 30噸 |
| 整機數控系統(選配) | 日本發那科系統、德國西門子系統、日本三菱系統、臺灣新代系統 | 日本發那科系統、德國西門子系統、日本三菱系統、臺灣新代系統 | 日本發那科系統、德國西門子系統、日本三菱系統、臺灣新代系統 |
產品優勢
1、X軸:工作臺沿固定床身導軌縱向往復運動。X軸傳動:采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。導軌形式:臺灣上銀3條55型滾柱直線導軌。
2、Y軸:銑頭溜板沿橫梁導軌往復運動。Y軸傳動:采用交流伺服電機傳動滾珠絲杠傳動。導軌形式:臺灣上銀2條55型滾柱直線導軌。
3、Z軸:銑頭滑枕沿溜板導軌垂直往復進給運動。Z軸傳動:采用交流變頻電機通過滾珠絲杠帶動主軸箱一下進給運動，并加雙杠配重導軌形式:貼塑滑動復合導軌，主軸箱導軌采用先高頻淬火后磨床精磨加工工序。
4、大件:機床大件包括床身、工作臺、立柱、橫梁、銑頭溜板、銑頭滑枕、銑頭。機床大件均采用樹脂砂造型、高強度鑄鐵件。大件毛還經熱時效處理粗加工二次回火，以消除內應力:相加工后進行充分的時效處理，以消除加工殘余應力;精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度穩定性。
售后服務
一、服務總則:大恒數控機床產品自售出之日起，如因產品自身質量問題無法正常使用一個月包換，一年包修，終生維護。
1、一個月包換:當產品在交付時出現品牌，機型不符合定貨要求，或產品因自身質量有問題，未超過一個月時， 要根據客戶的要求，對故障機實行換機方式處理(換機只能選擇同品牌型號機型)。
2、一年包修:產品售出之日起，一年內全免費包修，含零部件，維修等所有費用。
3、終生維修: 產品售出超過三年以上的產品，因元器件老化等產品質量問題的，本廠可終身提供有償維修服務，維修材料成本及人工費用將根據實際價格向客戶收取。
二、售出日期以用戶現場安裝調式完成簽收終驗收單為準。
三、以下情況收費維修，含零部件費,運費及維修費用
1、保修期后出現故障。
2、非產品自身質量問題，因外界影響或人為損壞造成的故障。
3、未經廠家允許，使用者自行拆裝改裝過的產品。
大恒數控龍門銑床供貨質量承諾:
1、提供特殊需求產品設計、 制造，滿足客戶的個性化需要。
2、公司嚴格按照合同約定安排生產、發運，保障按照合同約定時間發貨。
3、售前服務承諾:每一位銷售工程師均會為我們的客戶提供全面的售前服務，同時，根據客戶工況條件、適用目的、幫助客戶選擇適宜產品并提供全面完善的輸送解決方案。
售后服務承諾:
1、公司配備完善的客服隊伍，提供全面的售后服務，解除客戶的一切后顧之憂。
2、 產品質量一年三包，終身保修。屬于產品質量問題，保修期內，包修、包換、包退，并為客戶提供配件供應。
3、可指導安裝，并作定期回訪，檢查機器運轉情況，確保機床運轉正常。
